DEA DELTA Slant高精度大尺寸龍門測量機實現航空大尺寸部件檢測

面臨的問題：飛機機翼和機體尺寸較大，一般的計量手段很難行測量。
解決方案：DELTA Slant高精度大尺寸龍門測量機，該測量機具有先進的尺寸檢測能力，不僅可以滿足當前空客客機翼梁檢測，而且也滿足了空客公司21世紀新型A380 553座機型的部件檢測工作。

---

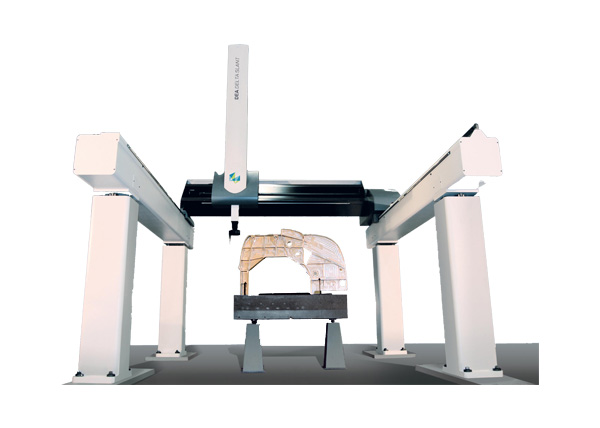

Delta slant龍門式三坐標測量機是一款高精度型龍門式三坐標測量機，其分為Classic和Performance 兩個系列，其行程范圍*大可達：X=4000mm，Z=3000mm，為同尺寸龍門機中的佼佼者。 1.雙光柵技術提供了高精度； 2.Y向橫梁采用“斜橋技術”，具有很高的剛性； 3.各軸采用直流伺服電機驅動； 4.剛強度，低重量碳化硅Z軸材料（Performance)； 5.外罩與風琴罩，使測量機不受外部粉塵干擾。

?┃實際應用

? DEA 新型的Delta AB測量機可以在保證精度的條件下于開放的車間環境中對大型航空航天工裝，飛機組件進行檢測。
? DELTA AB創新的模塊化機械配置結合了龍門機和橋式機設計特點，并針對特定應用進行了優化。目前，Delta 測量機的三軸*大行程分別可達X=3000mm，Y=10500mm,Z=5000mm
? 該測量機精度達到4+5L/1000微米，是同類產品中精確很高和重復性非常好的三坐標測量機之一，對超長飛機結構部件的檢測能力進一步提高。
? DEA測量機配有Active系統--- 一種先進的多傳感器結構溫度補償系統 - 消除熱變形對測量機及被測部件的影響。
? 除了10個用于放置在檢測工件的溫度傳感器之外，還有20個溫度傳感器均勻分布在測量機其它關鍵的結構位置，以保證可以實時監控測量機的溫度參數并及時輸出給補償軟件，對這些數據進行修正補償，從而減小溫度變化對測量機的影響。線性和結構溫度補償軟件程序利用這些數據可以實時對每個被測點進行修正，從而消除溫度的影響。
? 作為項目的一部分，DEA還負責設計并建造可以滿足工件檢測需求的測量機地基。
? 新型CMM的開放式的結構為檢測區域提拱了非常好的可達性，并可以輕松地整合橋式起重機等搬運設備，實現工件的快速裝卸。
? 利用光幕和安全柵欄對測量區域進行充分保護，防止無關人員在測量機運行時進入工作區域飛機翼梁等被測工件在檢測和機械加工過程中，由DEA公司提供的帶有高精度定位裝置和特殊吸盤的工裝夾具提供固定和支撐
? 在5軸CNC加工過程中對這些翼梁進行支撐。測量機配有PC-DMIS幾何測量軟件和一個用于簡化普通和特殊應用測量程序的軟件包。PC-DMIS 軟件不僅具有快速的數據分析能力和直觀的用戶界面，而且還可以提供交互格式報告及良好的數據、圖形導出功能。專用的CAD界面選項提供了從CAD數據到部件編程、圖形模擬以及檢測結果的直接路徑。
? 空客公司選擇使用離線式PC-DMI導入工件CAD模型直接編輯測量程序的方式，以提高其編程效率。PC-DMIS能夠在沒有轉換器的情況下執行這些程序，確保了工件檢測程序的一致性和良好的工作效率。通過DMIS接口將檢測結果上傳到離線計算機系統，以便后續進行更加詳細的SPC數據分析。
