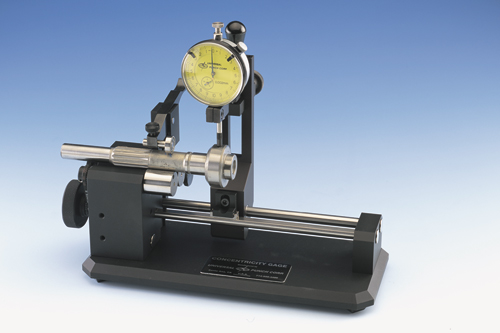

【設備名稱】:同心度儀
【型號】:G2-10、G2-20、G2-40
【品牌】:美國環球UNIVERSAL
產品特點:
● 垂直量表支架
● 導軌末端支架
選擇同心度儀需要確認三個部分:
? 標準精度或高精度
? 主輪規格
? 量表規格和其他配件
兩種精度均可追溯到國際標準 (N.I.S.T.), 測量標準量規可保證精度度在 ≤ 4μm (.00016") 以內。高精度可保證精度在 2μm (.00008”) 以內。
技術參數
型號
|
G2-10
|
G2-20
|
G2-40
|
直徑夾住范圍
|
1/8" - 1" (3mm to 25mm)
|
3/8" - 2" (10mm to 50mm)
|
3/4" - 4" (20mm to 102mm)
|
工件長度
|
G2-10: ≤ 4" (102mm)
|
G2-20: ≤ 6" (152mm)
|
G2-40: ≤ 8" (203mm)
|
標準精度
|
≤ 4μm (.00016”)
|
高精度
|
≤ 2μm (.00008”)
|
長度
|
10.5" (267mm)
|
12.5" (318mm)
|
14.5" (368mm)
|
寬度
|
4.5" (114mm)
|
4.5" (114mm)
|
6" (152mm)
|
重量
|
4.9 lbs. (2.2 kg)
|
6.4 lbs. (2.9 kg)
|
11.2 lbs. (5.1 kg)
|
備注
|
G2-10內直徑夾住范圍:3/32" - 1/2" (1mm to 12mm)
|
